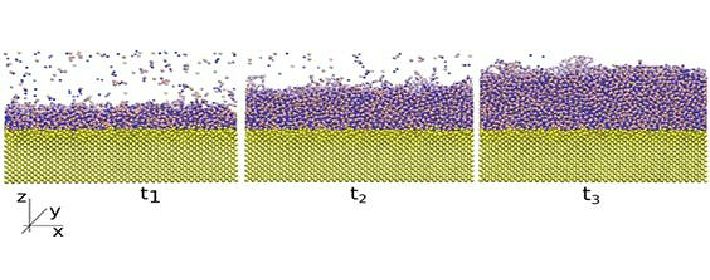

비정질 질화붕소 증착과정.(연구그림 = UNIST 제공)
반도체 칩 안에 금속 배선을 분리하는 새로운 소재가 개발됐다.
이 소재를 이용하면 소자를 아주 작게 만들 수 있고 반도체 칩의 작동 속도를 높일 수 있어 미래 반도체 핵심 소재로 주목 받고 있다.
유니스트(UNIST, 울산과학기술원, 총장 이용훈)는 국제 공동 연구진이 반도체 집적회로(Integrated Chip, IC칩)에 사용될 수 있는 '초저유전율 절연체'를 개발했다고 25일 밝혔다.
연구진에는 유니스트 자연과학부 신현석 교수팀과 삼성전자 종합기술원(원장 황성우) 신현진 전문연구원팀, 기초과학연구원(IBS)이 참여했다.
초저유전율 절연체를 사용하면 반도체 회로 간 전기적 간섭을 획기적으로 줄여 소자 미세화가 가능하다.
반도체 칩에 많은 데이터를 저장하고 정보처리 속도를 빠르게 하려면 칩 안에 소자 숫자가 늘어나야 한다.
하지만 더 많은 소자를 넣으려고 소자 크기를 작게 만들면 오히려 정보처리 속도가 느려질 수 있다.
반도체 내부에서 전자를 금속 배선 안에만 머무르게 만드는 절연체가 전자를 모으는 성질(유전율)이 있어 전자의 흐름을 방해하기 때문이다.
반도체 소자가 작아지고 배선 사이 간격이 좁아질수록 이러한 현상이 더 심해진다.
반도체 소자의 집적도를 높이기 위해서는 금속 배선에서 전자 이탈을 막되 유전율이 낮은 절연체가 필요하다.
UNIST 신현석 교수.(사진 = UNIST 제공)
공동 연구팀은 기존 절연체보다 낮은 유전율을 갖는 '비정질 질화붕소(amorphous boron nitride) 소재'를 합성하고 낮은 유전율을 갖는 원인을 밝혀냈다.
원래 질화붕소는 다양한 결정이 존재한다.
화이트 그래핀으로 알려진 육방정계 질화붕소는 그래핀같이 육각형의 규칙적인 원자 배치이지만 이번에 합성된 질화붕소는 원자 배치가 불규칙한 비정질이다.
합성된 물질의 유전율은 1.78로 현재 사용되는 절연체의 유전율보다 30% 이상 낮다.
제1저자인 홍석모 유니스트 자연과학부 박사과정 연구원은 "낮은 온도(400℃)에서 육방정계 질화붕소가 기판에 증착되는지 연구하던 중 '비정질 질화붕소'를 발견했고 반도체 절연체로서 적용 가능성을 확인했다"고 말했다.
홍 연구원은 또 "이 물질처럼 유전율이 낮은 절연체를 이용하면 반도체 칩의 전력 소모를 줄이고 작동 속도는 높일 수 있어 미래 반도체의 소재로 적합할 것"이라고 했다.
연구팀은 포항가속기연구소 4D 빔라인의 '각도 분해능 X-선 흡광분석기(NEXAFS) 각도분해능 X-선 분석기'를 이용해 비정질 질화붕소 소재의 유전율이 낮은 이유도 찾아냈다.
이 분석기를 통해 X-선을 쪼였을 때 물질 내 전자가 X-선을 흡수하는 모양(spectrum)이 물질마다 다르다는 걸 확인할 수 있다.
질화붕소의 전자 구조와 배향성 등을 분석한 결과, 원자 배열의 불규칙성이 유전율을 낮게 만드는 것으로 파악됐다.
신현석 교수 연구팀. 사진 가운데가 제1저자인 홍석모 연구원.(사진 = UNIST 제공)
이번에 개발된 소재는 기계적 강도도 우수한 것으로 나타났다.
기존에는 절연체의 유전율을 낮추기 위해 소재 안에 미세한 공기 구멍을 넣어 강도가 약해졌다.
그러나 비정질 질화붕소는 물질 자체의 유전율이 낮으므로 이런 작업이 필요 없고 기계적 강도도 유지할 수 있다.
특히 이 물질은 전자의 이동을 막을 뿐만 아니라 금속 원자가 반도체 영역으로 침범하는 것을 막는 금속 확산 방지막 역할도 가능하다.
신현진 삼성전자 종합기술원 전문연구원은 "기술적 난제로 여겨진 유전율 2.5 이하의 고강도 신소재를 발견한 것"이라고 말했다.
신현석 유니스트 교수는 "이 소재가 상용화된다면 중국의 반도체 굴기와 일본의 수출 규제 등 반도체 산업에 닥친 위기를 이겨내는데 도움이 될 것으로 기대된다"고 전했다.
이번 연구는 유럽연합의 그래핀 연구프로젝트(Graphene Flagship) 파트너인 영국 옥스퍼드 대학교 매니쉬 초왈라 교수와 스페인 ICN2 스테판 로슈 교수가 참여했다.
세계적 권위 학술지인 네이처(Nature) 24일자에 연구 내용이 공개됐다.
